Виды муфт для передачи вращающего момента

Муфтой называется такая деталь автомобиля, которые предназначены для того, чтобы передавать от вала к валу крутящий момент. Но также существуют отдельные виды этих элементов, которые нагружены дополнительными функциями. Они могут обезопасить механизмы от перегруза или восполнить ошибки, которые могли быть допущены при монтаже валов.

Виды муфт по способу соединения

Существует три вида деталей, выделяемых по способу соединения. К ним относятся:

1. Глухая. Образует жесткую неподвижную связку. Их обычно используют для тихоходных валов. Такой вид детали самый простой из всех. Они обычно имеют цельный металлический корпус. Такие изделия позволяют обеспечить высокую прочность соединения.
2. Управляемая (сцепная). Служит для соединения/разъединения вала, не останавливая при этом работу двигателя.
3. Самоуправляемая (автоматическая). Самостоятельно реализует одну из нескольких возможных функций: лимит нагрузки – предохраняющие; воссоздание нагрузки, но лишь в одном направлении – муфта обгона и т.п.

Также существуют и другие моменты, по которым производится классификация этого элемента.

Классификация муфт по компенсирующим и демпфирующим способностям

По демпфирующим возможностям выделяют жесткие (втулочная – самая простая и фланцевая) и упругие компенсирующие муфты, предназначенные для амортизации и подавления нагрузок, которые могут возникать во время работы передач автомобилей.

По компенсирующим возможностям есть два вида элементов этого типа – компенсирующие и некомпенсирующие.

Конструкции муфт

Современные производители предлагают огромное количество самых разных изделий, которые отличаются друг от друга как своей конструкцией, так и назначением. Есть несколько разных конструкций муфт. Вот самые распространенные из них:

1. Втулочная муфта. Она выглядит, как грубая втулка, которую надевают на валы. Передача вращения может осуществляться с помощью шпонок, шпиц или штифтов. Толщина резиновых втулок малая, и поэтому амортизирующая возможность небольшая. Такие детали не являются компенсирующими, они достаточно просты по своей конструкции и отличаются небольшими размерами.
2. Фланцевая муфта. Она состоит из двух фланцев, которые соединяются болтом. Она также не является компенсирующей, но очень проста и легка в монтаже. Среди недостатков можно отметить лишь большие габариты и невозможность компенсировать погрешность монтажа.
3. Втулочно-пальцевая. На концы валов надеваются полумуфты и фиксируют натяжение гайкой. Таким образом, кольцо образует зазор. Эта деталь уже компенсирующая и также имеет не слишком большие габариты, что удобно при установке.

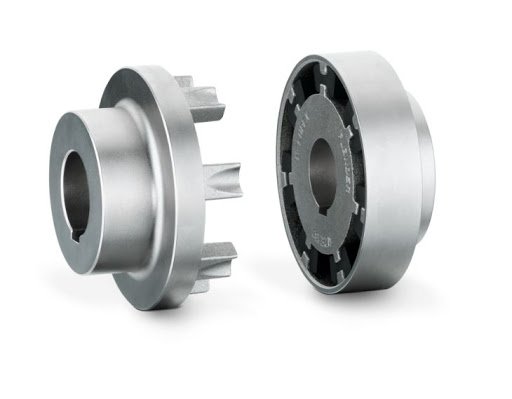

4. Муфта со звездой (упругая). Резиновая звезда устанавливается непосредственно между двумя кулачками. Такие варианты отличаются очень маленькими размерами и имеют компенсирующие и демпфирующие свойства. Большой ассортимент таких муфт представлен в нашем каталоге.
5. Муфта с т-образной оболочкой. Прижимные кольца, с помощью специальных винтов фиксируются к полумуфтам, которые при монтаже образуют зафиксированную оболочку. Такой тип конструкции наделен очень высокими защитными и восполняющими качествами.

Как видите, перед тем как купить деталь или ее упругие элементы, желательно изучить и понимать их основные принципиальные различия между собой.
